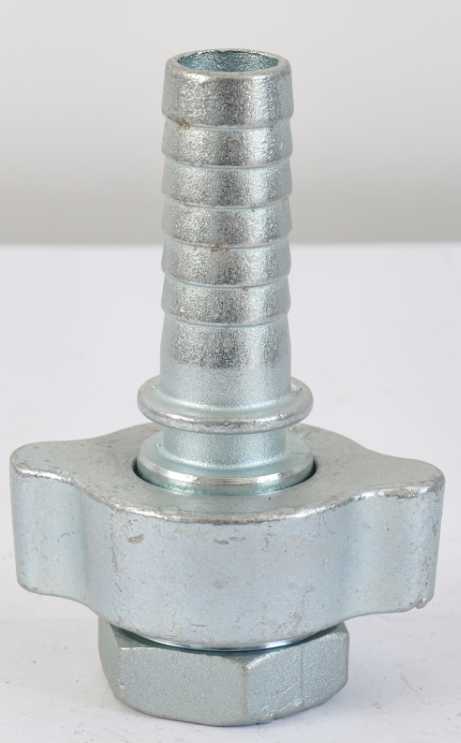

Qu'est-ce qui rend les raccords à joint de terre essentiels pour les systèmes haute pression ?
2025-11-17
Spécifications techniques : Dimensions de précision
Tableau 1 : Normes dimensionnelles
| Paramètre | Type A (laboratoire/pharmacie) | Type B (industriel) | Certifications de test |
|---|---|---|---|
| Plage de tailles de connexion | 1/4" à 2" | 1/2" à 6" | 4. Efficacité d'installation |
| Pression de fonctionnement maximale | 5 000 livres par pouce carré | 10 000 livres par pouce carré | ASME B16.5 Classe 2500 |
| Finition de surface (Ra) | ≤ 0,2 μm (Miroir) | 2,5 - 4,5 μm | OIN 4288888 |
| Angle de conicité | 10 000 livres par pouce carré | 1:10 ± 0,05° | DIN 2971/BS 7786 |
| Options matérielles | Inox 316L / Alliage 20 | Inconel 625/Monel | Conforme à la norme ASTM A182/A276 |
| Environnement | Plage de température | Joint sous vide (Torr) | Tolérance au cyclisme | Temps moyen entre les pannes |
|---|---|---|---|---|
| Cryogénique (-196°C) | Type A (laboratoire/pharmacie) | 1x10-9 | 20 000 cycles | 10 ans |
| Haute température (540°C) | Aucune déformation | 1x10-7 | 12 500 cycles | 8 ans |
| Corrosif (H2S Cl-) | Pas de piqûre | 1x10-8 | 15 000 cycles | 15 ans |
Avantages opérationnels par rapport aux alternatives
1. Scellement sans autorisation
Les cônes 1:10 rodés avec précision éliminent les risques de décompression explosive.
2. Compensation thermique
Taux d'expansion différentiels pris en charge sans resserrage des boulons.
3. Réduction du volume mort
Un volume de cavité interne de 80 % inférieur à celui des raccords à joint facial empêche le piégeage des échantillons dans les systèmes HPLC.
4. Efficacité d'installation
L'engagement serré à la main sécurise les connexions nécessitant seulement un couple de 6 à 8 pi-lb.
Couplage à joint de terre : FAQ technique :
Q : À quelle fréquence faut-ilaccouplements à rotuleêtre relancé ?
R : En service standard : Environnements de laboratoire : tous les 18 mois (ou 1 000 déconnexions) Tuyauterie de traitement : intervalles de 5 ans avec inspection par ressuage Indicateurs nécessitant un entretien : marques de broutage visibles > 0,5 µm de profondeur
Q : Peut-onaccouplement à joint rodéremplacer les raccords Swagelok dans les systèmes à oxygène liquide ?
R : Uniquement les accouplements à finition miroir de type A classés pour le service LOX : Réussir les tests de compatibilité avec l'oxygène selon ASTM G124 Utiliser uniquement des corps nickelés pour éviter le grippageNettoyé selon les protocoles IEST-STD-CC1246 de classe 10Q : Quel est le couple d'installation correct ?
R : Suivez cette séquence : Serrez à la main jusqu'à ce que la force de contact résiste. Appliquez 1/6 de tour avec une clé de secours (max. 8 pi-lb pour un raccord de 1") Marquez la position avec un stylo à peinture ; des tours supplémentaires provoquent des micro-grippages.
